テフロン（PTFE）は電気関係や高温腐食性流体を扱う化学的機械的用途において広く利用されています。
パッキン、チューブ、ホース、剥離材、絶縁材、断熱材、摺動材、ベアリング、スリーブ、フランジ、ワッシャーなどの素材として用いられます。
このページではテフロンの加工方法や当社での加工事例、材質の特徴や用途についてご紹介します。
ポリテトラフルオロエチレン (polytetrafluoroethylene, PTFE) はテトラフルオロエチレンの重合体で、フッ素原子と炭素原子のみからなるフッ素樹脂（フッ化炭素樹脂）です。テフロン🄬の商品名で知られており、最も一般的なフッ素樹脂と言えます。化学的に安定で耐熱性、耐薬品性に優れるプラスチックです。現在では日用品、特にフライパンなどの調理器具の表面のコート塗装などに多く使用されています。食品、調味料による侵食に強く、また摩擦が小さいことから食品の焦げ付きを防ぐ役割を担う材質です。
また、電気関係や高温腐食性流体を扱う化学的機械的用途において広く加工用素材として利用されています。様々な分野でパッキン、チューブ、ホース、剥離材、絶縁材、断熱材、粘着テープ、摺動材、耐熱コンベアベルト、ベアリング、スリーブ、フランジ、ワッシャーなどの素材として用いられます。潤滑や撥水機能の向上を目的として他の合成樹脂・油脂などへの添加剤としても使われています。
テフロンや他のフッ素樹脂は化学的に非常に安定していますが、高温の溶融アルカリ金属やフッ素系ハロゲン間化合物には徐々に侵される場合があります。
理化学器具、バルブ、コック、ベアリング、ガスケット、ダイヤフラム、槽（半導体関連）、精密電子機器部品、撹拌機、実験用容器
プラポートでは工作機械を使用した切削加工でテフロン（PTFE）の各種部品を受注製作しています。
切削加工とは、ドリルやエンドミルなどの工具を使用して表面を削ったり、穴をあけたりして必要なサイズ、形状に成形する加工方法です。金型が必要ないため、低コストで１個から精密部品を製作することができます。

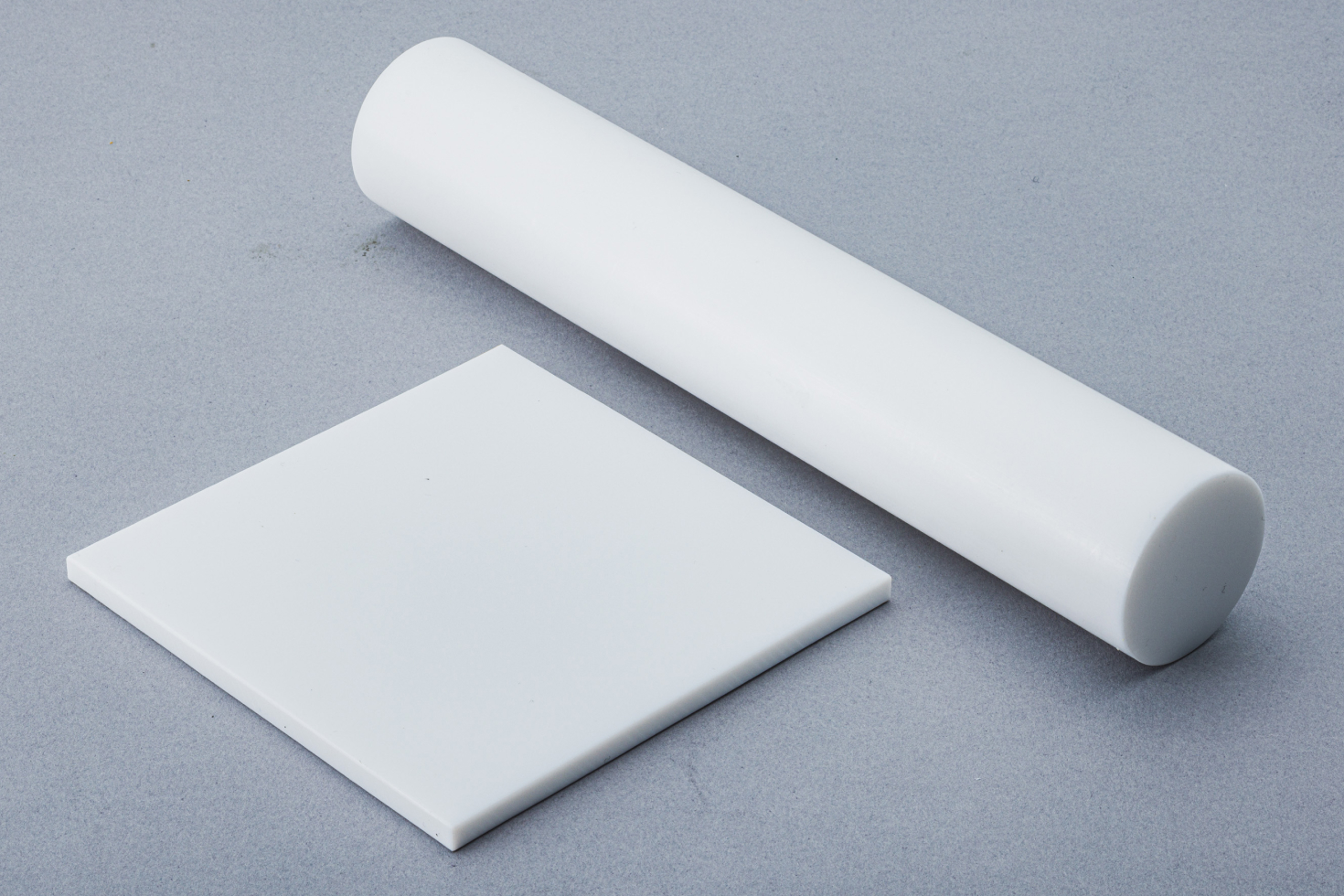

テフロン（PTFE）の切削加工では、板・丸棒の形状に成形された材料を使用します。
マシニング加工では主に板・ブロックを材料としています。
材料を固定し、工具を動かして表面を削ったり穴をあけたりすることで精密部品を製作します。
旋盤加工では主に丸棒の材料を使用します。
回転させた材料に工具を当てることで形を削っていきます。
動画内で使用している材料はMCナイロンです
一例として、左の加工品を製作する場合の手順をご紹介します。

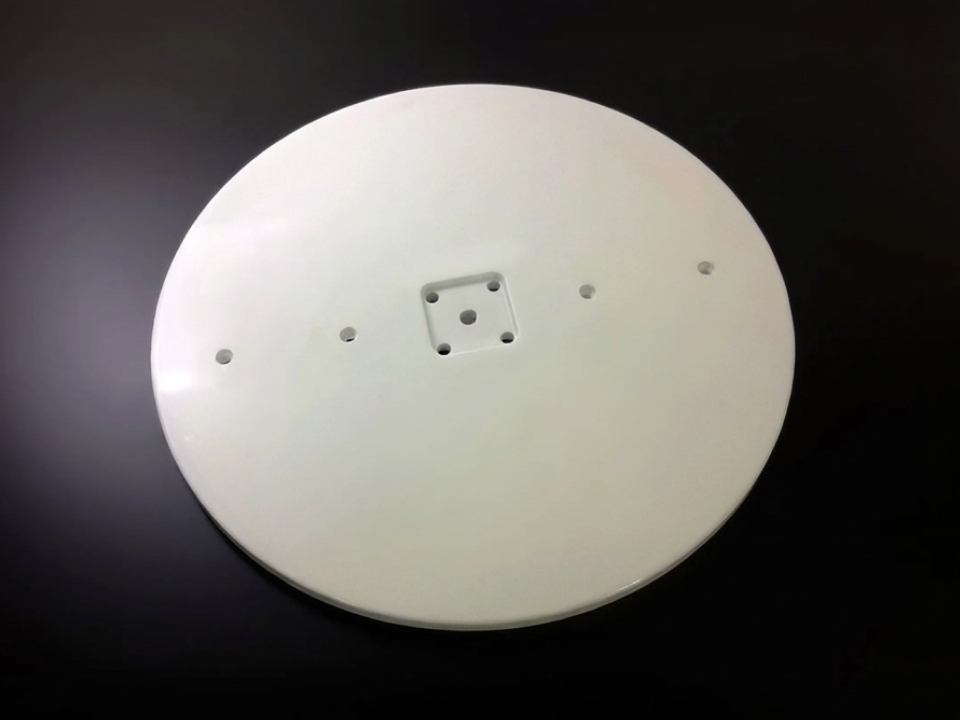

テフロン（PTFE） φ220 x 4.6 マシニング加工
加工する製品の図面を基にNCデータを用意します。
この時点で加工に使用する工具、工具の動く方向、速度、回転数などの加工条件を設定します。
この製品の厚みは4.6mmですので、板厚5mmのテフロン板材を用意します。
直径φ220が取れるサイズ+加工代を考慮して少し大きめの幅・長さ（225×225程度）にカットしたものが材料となります。
材料をマシニングセンタにセットし、NCデータ通りに切削加工を行います。
マシニングセンタには「ATC」と呼ばれる自動工具交換装置が付いているので、設定したNCデータに応じて工具を自動で交換します。
加工後はバリを排除したり、面取り指示がある場合はそれに応じた仕上げを行います。
最後に寸法、穴径などが正しく加工できているか検査を行います。

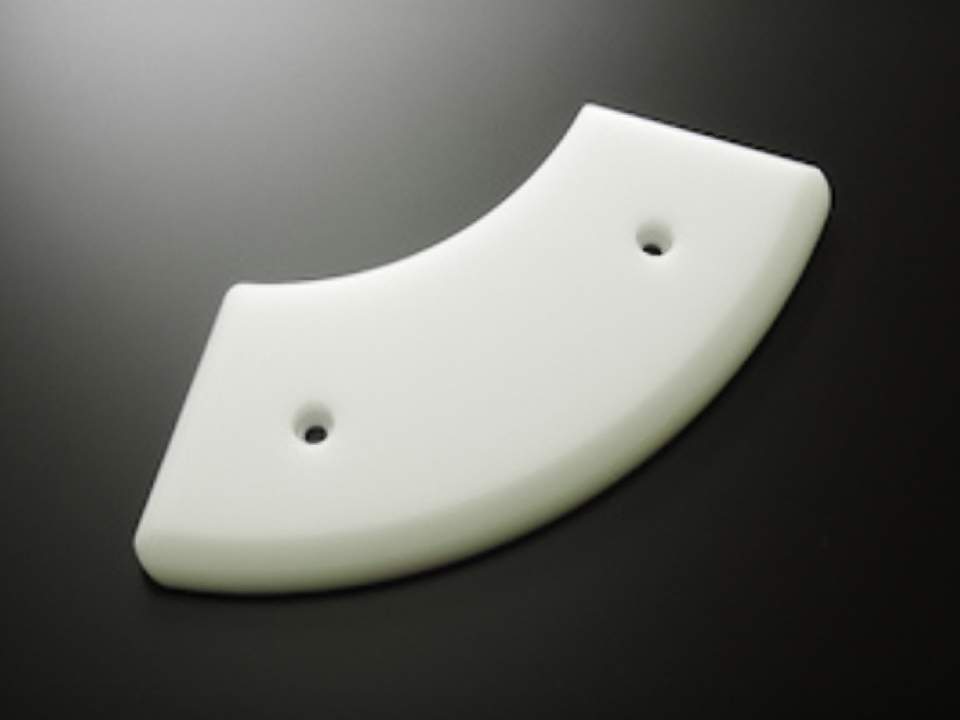

PTFE 122ｘ55ｘ12
マシニング加工
PTFE φ220×4.6
マシニング加工

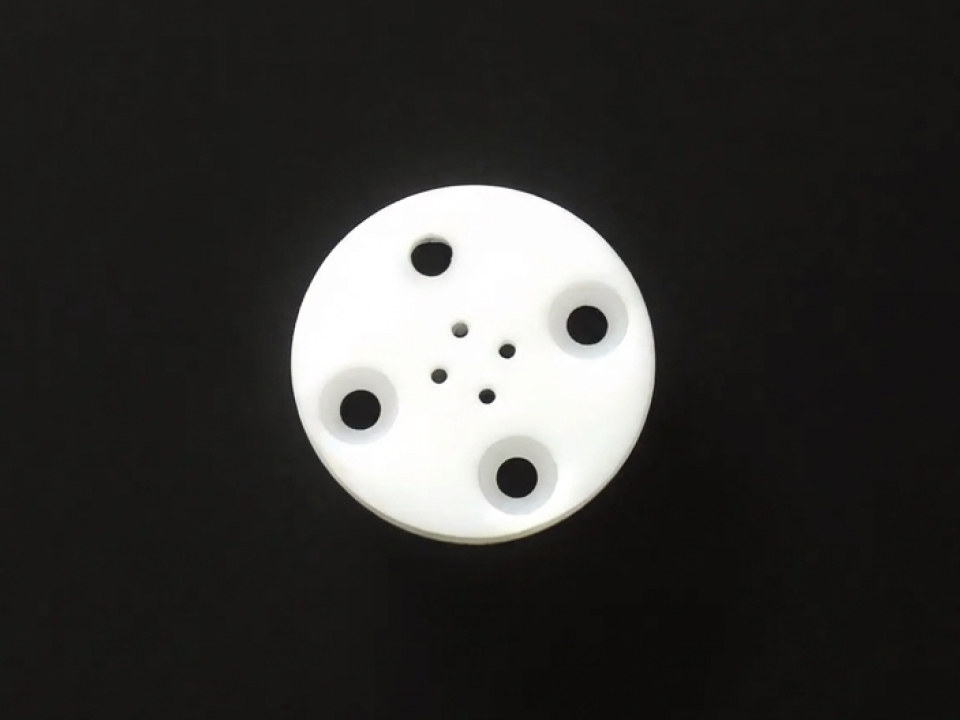

PTFE φ53×10
マシニング加工
弊社の切削加工機械の加工範囲と注意事項は加工方法の各ページからご覧になれます。
最大の材料サイズは厚みによって異なりますので、規格サイズ表をご参考ください。
形状、サイズによっては加工対応できかねる場合がございます。まずはお気軽にお問い合わせください。
株式会社プラポートは創業30年のプラスチック加工メーカーです。
幅広い樹脂の切削加工に対応しており、FA装置を始めとする様々な機械に使用される樹脂部品を、
月間１万個以上生産しています。PDF図面のお見積りは最短10分以内で回答致します。
テフロン加工だけでなく、プラスチック部品のコストダウンや金属部品の樹脂化など、
プラスチック加工のことならプラポートにご相談ください！

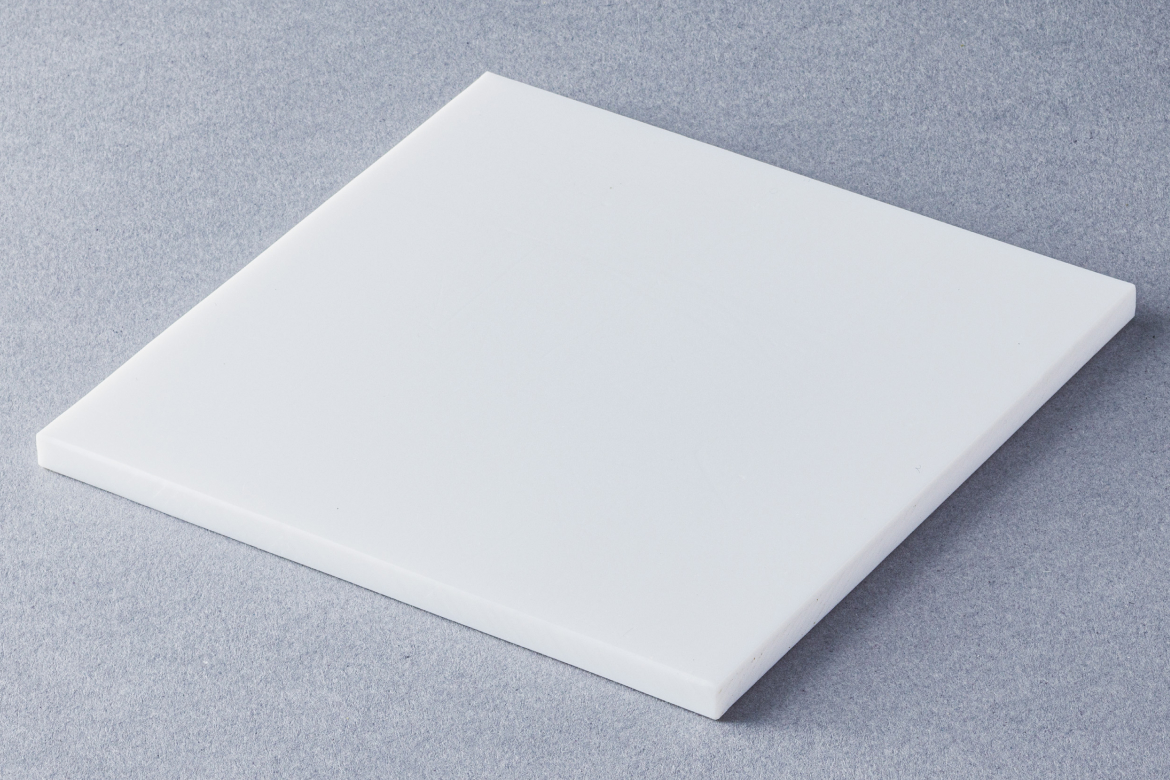

| 板厚 | 板厚許容差 | 定尺サイズ |
|---|---|---|
| 1mm、1.5mm、2mm | -0.05 +0.10 |
300×300 500×500 1000×1000 1220×1220 |
| 3mm、4mm、5mm | -0.05 +0.20 | |
| 6mm | -0.10 +0.30 | |
| 7mm、8mm | -0 +0.8 | |
| 10mm、12mm | -0 +1.0 | |
| 15mm | -0 +1.2 | |
| 20mm、25mm | -0 +1.8 | |
| 30mm、35mm | -0 +2.0 | |
| 40mm、45mm、50mm | -0 +2.5 | |
| 60mm | -0 +3.0 | |
| 70mm、80mm | -0 +4.0 |

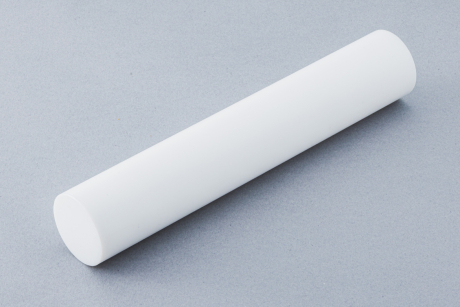

PTFE丸棒（φ1～φ150mm）の規格表はこちら
