MCナイロン

豊富なグレードで
幅広く活躍するエンプラ

MCナイロンは機械的強度、耐熱性、耐摩耗性、耐薬品性、耐疲労性など各特性に優れています。添加剤を配合することにより潤滑性、導電性を強化した様々な種類のグレードが存在する、非常に幅広い分野で活躍しているエンプラの代表格です。

このページではMCナイロンの特徴や種類、加工方法、加工事例などをご紹介します。

MCナイロンとは

MCナイロンとはポリアミド(PA)樹脂の一種で、主原料ナイロンモノマーを大気圧下で重合・成型することでナイロンの特性を向上させた樹脂です。
この重合・成形方法をキャスト法と呼び、キャスト法で作られたナイロンは通常の射出成型や押出成型品と性質も異なってくるため、キャスト法で作られるナイロンは区別してMCナイロン＝モノマーキャストナイロンと名前が付いています。

エンジニアリングプラスチック（エンプラ）として知られ、先述したように射出成型や押出成型品にはない優れた特徴を持っています。耐摩耗性、自己潤滑性に優れ、エンプラとして幅広く使用できる材料であり、大型の素材を容易に入手可能です。また添加剤を配合することにより、潤滑性、導電性、抗菌性を強化することが出来ます。

MCナイロンの
長所、短所、用途

長所
  • 機械的強度
  • 耐摩耗性
  • 耐薬品性
  • 耐熱性良好
短所
  • 吸水性
  • 吸湿性が大きいため寸法変化しやすい
  • 酸に弱い
用途

歯車、軸受け、戸車、パイプ、衣料品、合成繊維、耐摩耗用品

MCナイロンの種類

MCナイロンは通常グレードのベースに添加剤を配合した特殊グレードが複数種類存在します。

呼称 特長 主な用途 使用温度 電気特性

通常グレード
MC901（青色）
MC900（アイボリー）

 機械的強度
耐摩耗性		 産業機械、搬送機械の各種部品
ギヤ、ローラー、軸受け、ガイド等		 120℃ 絶縁
耐候グレード
MC801（濃灰色）		 耐候性 屋外で使用される機械の各種部品
軸受け、スライドプレート等		 120℃ 絶縁
摺動グレード
MC703HL（紫色）		 摺動性
耐摩耗性		 搬送機械等の各種部品
ガイドレール、軸受け等		 110℃ 絶縁
高強度・耐熱グレード

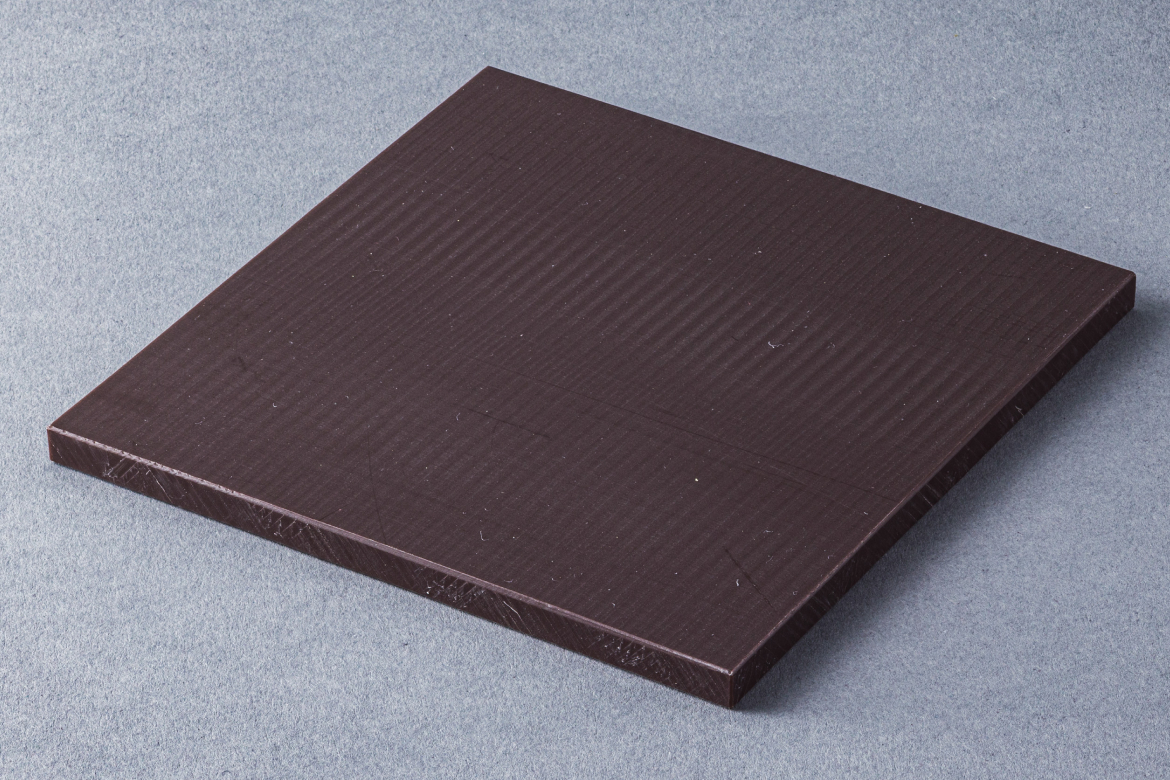

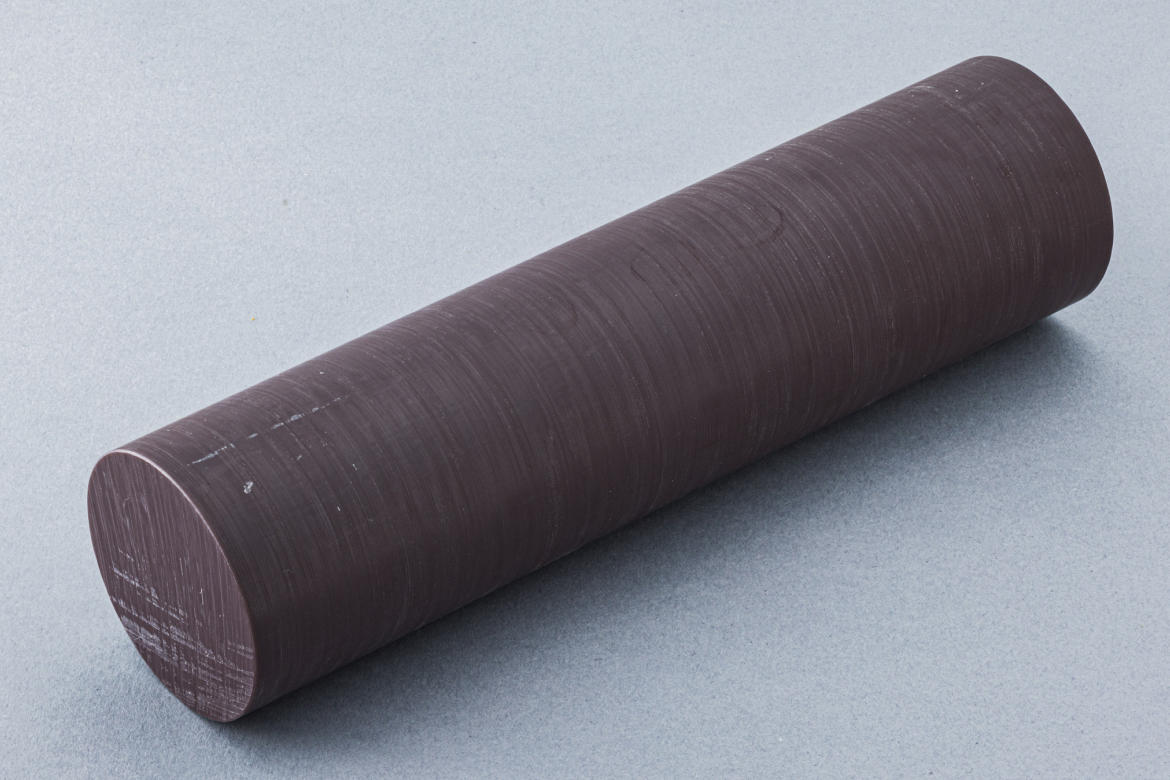

MC602ST（茶色）		 機械的強度
耐熱性		 産業機械、搬送機械の各種部品
車輪、ローラー、ギヤ、治具等		 150℃ 絶縁
導電グレード*

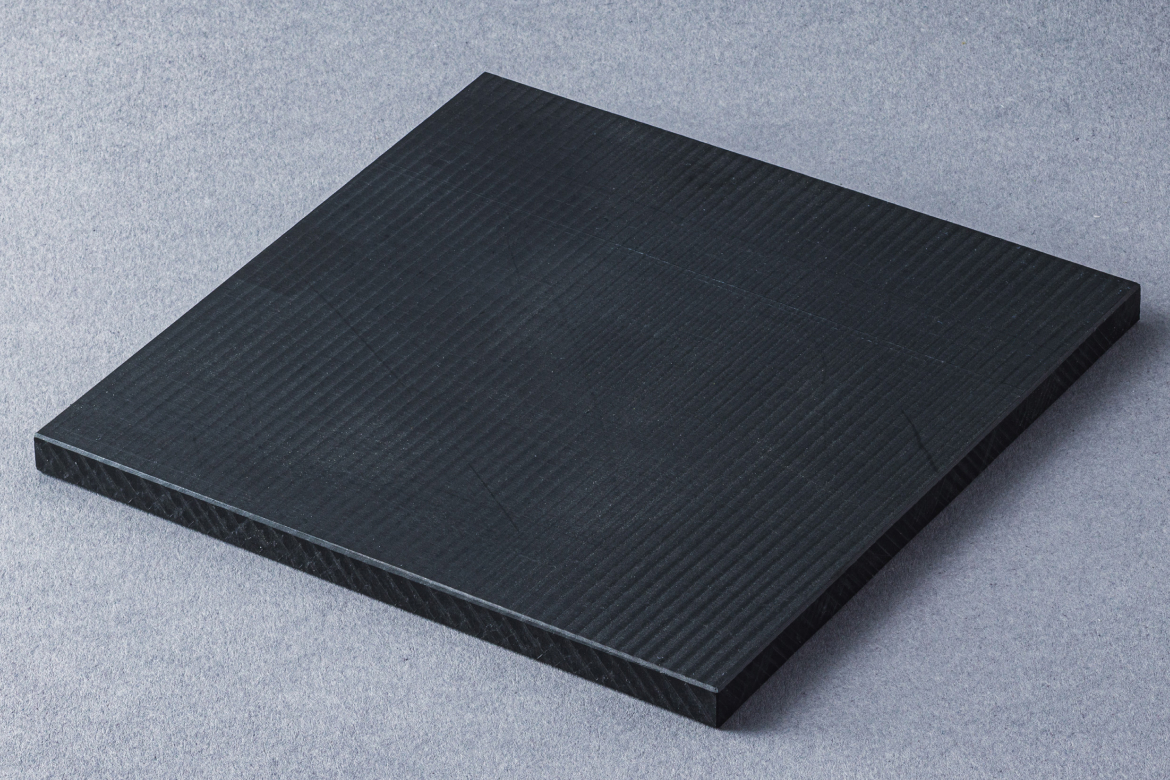

MC501CDR2（黒色）		 導電性 電子部品製造・搬送機械、
クリーンルーム内で使用する各種機械部品
電子部品パレット、ハンドリング治具、
電子部品搬送ローラー・車輪、ガイド		 120℃ 導電
帯電防止グレード*

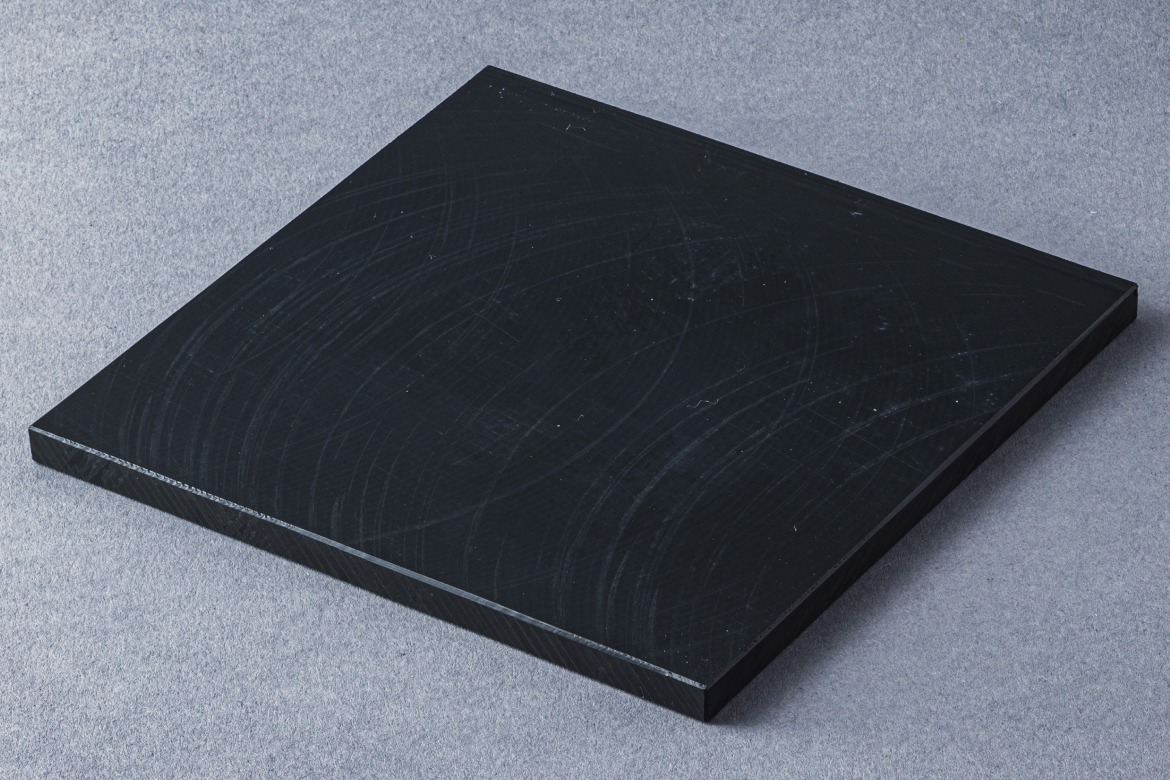

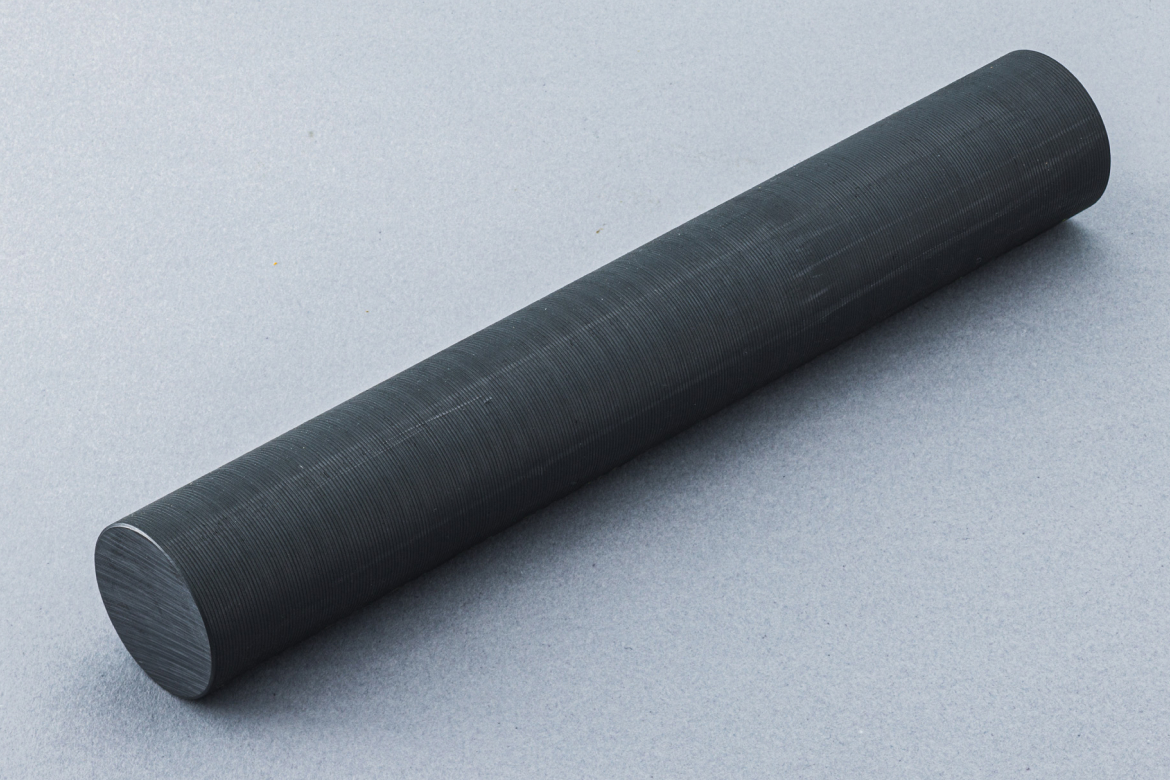

MC501CDR6（黒色）		 帯電防止性 120℃ 帯電防止
帯電防止・耐熱グレード

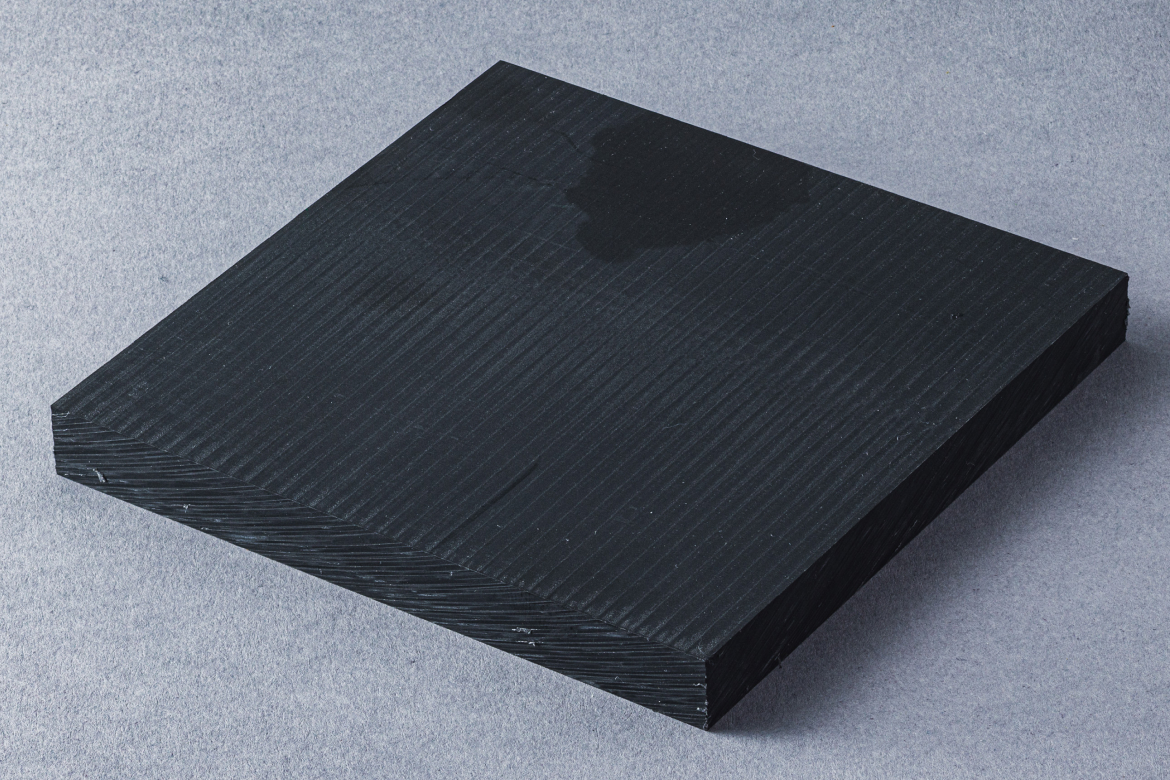

MC501CDR9（黒色）		 帯電防止性
耐熱性		 150℃ 帯電防止

導電グレードと帯電防止グレードの違いはこちらで解説しています。

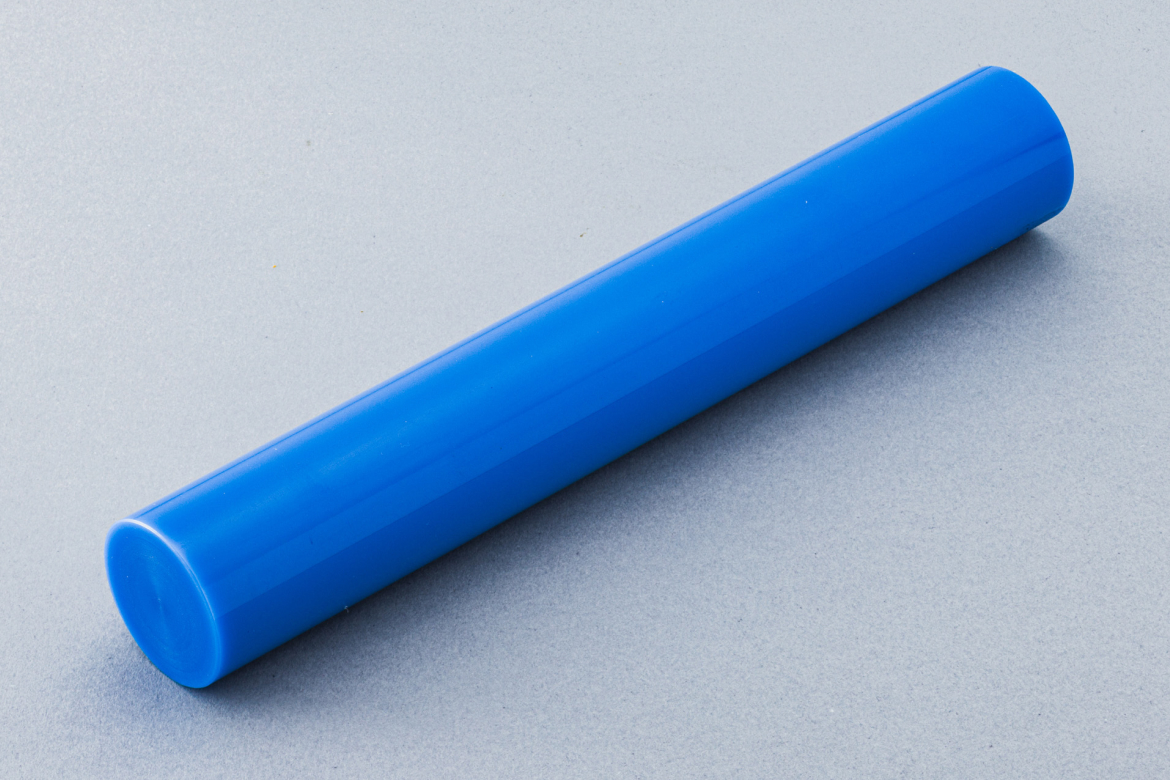

  • キャストナイロン青（通常グレード）

  • キャストナイロンアイボリー（通常グレード）

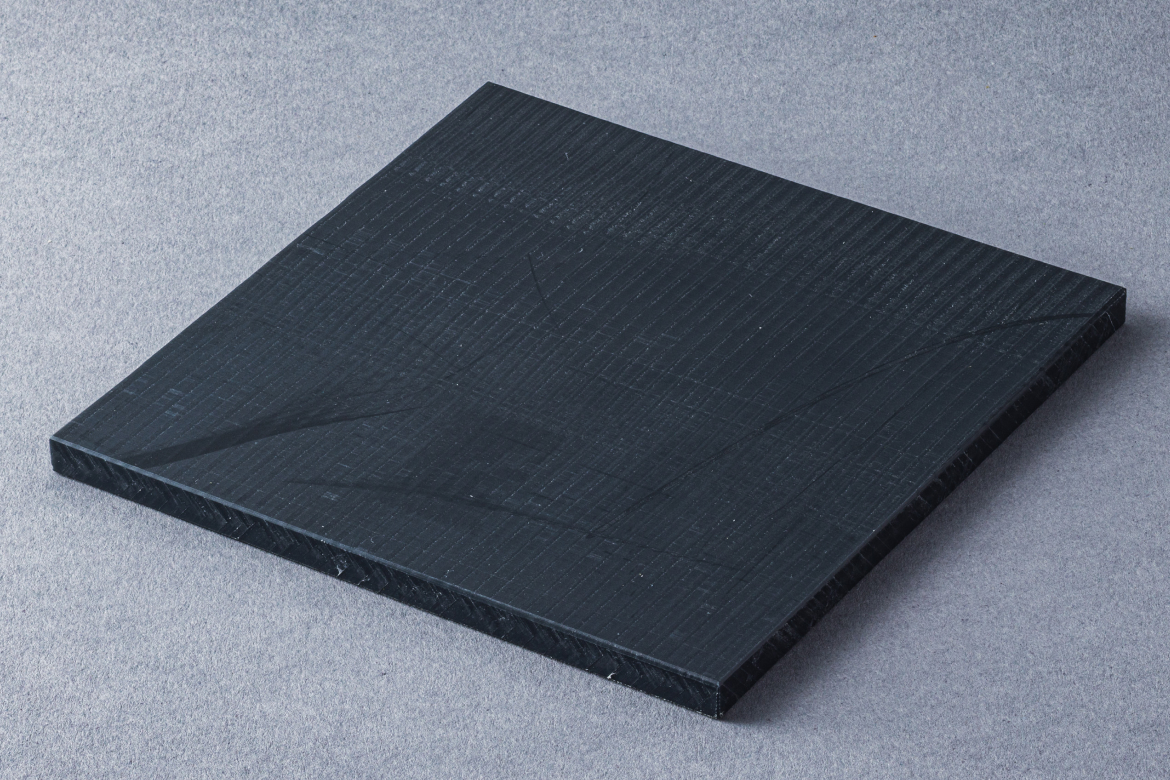

  • MC801（耐候グレード）

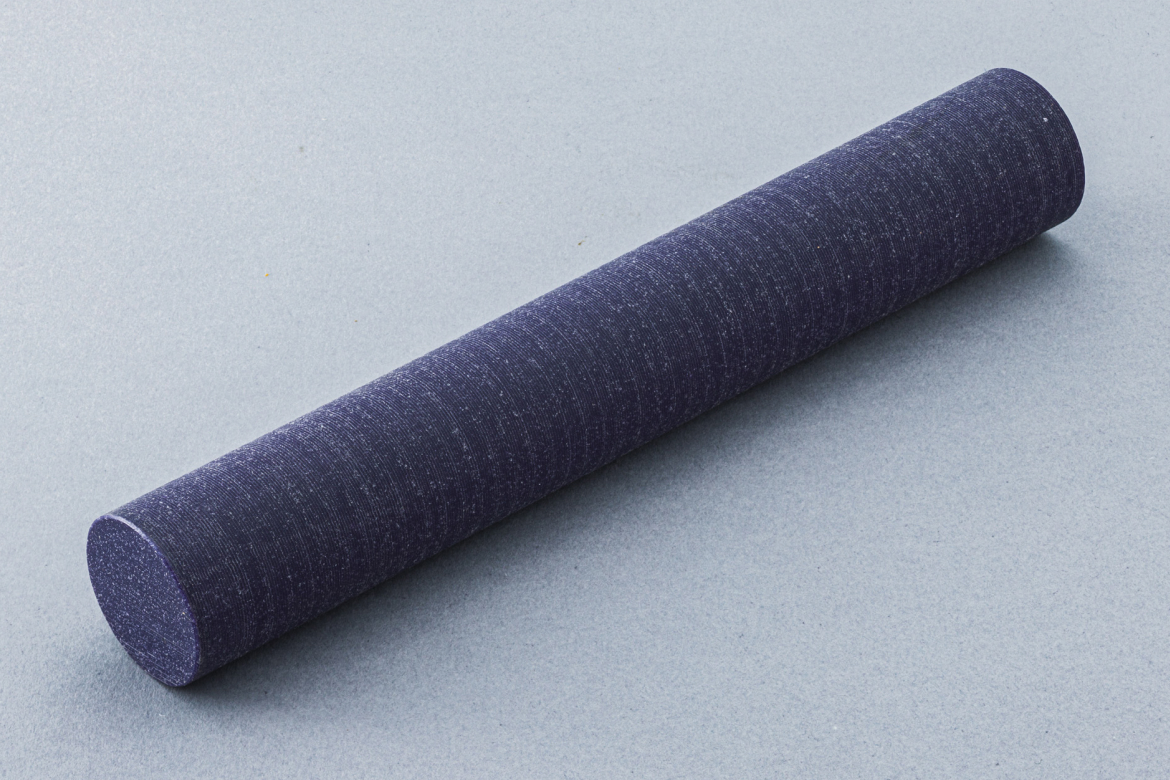

  • MC703HL（摺動グレード）

  • MC602ST（高強度・耐熱グレード）

  • MC501CDR2（導電グレード）

  • MC501CDR6（導電グレード）

  • MC501CDR9（導電グレード）

  • キャストナイロン青

  • キャストナイロンアイボリー

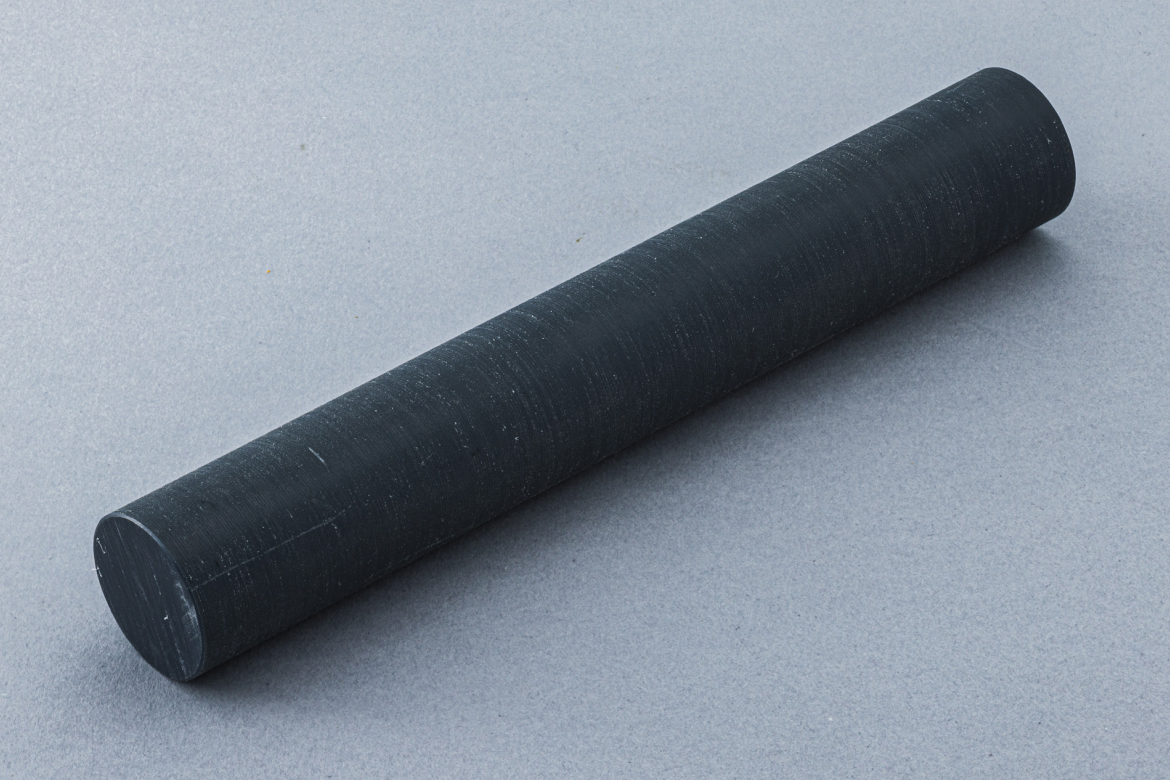

  • MC801（耐候グレード）

  • MC703HL（摺動グレード）

  • MC602ST（高強度・耐熱グレード）

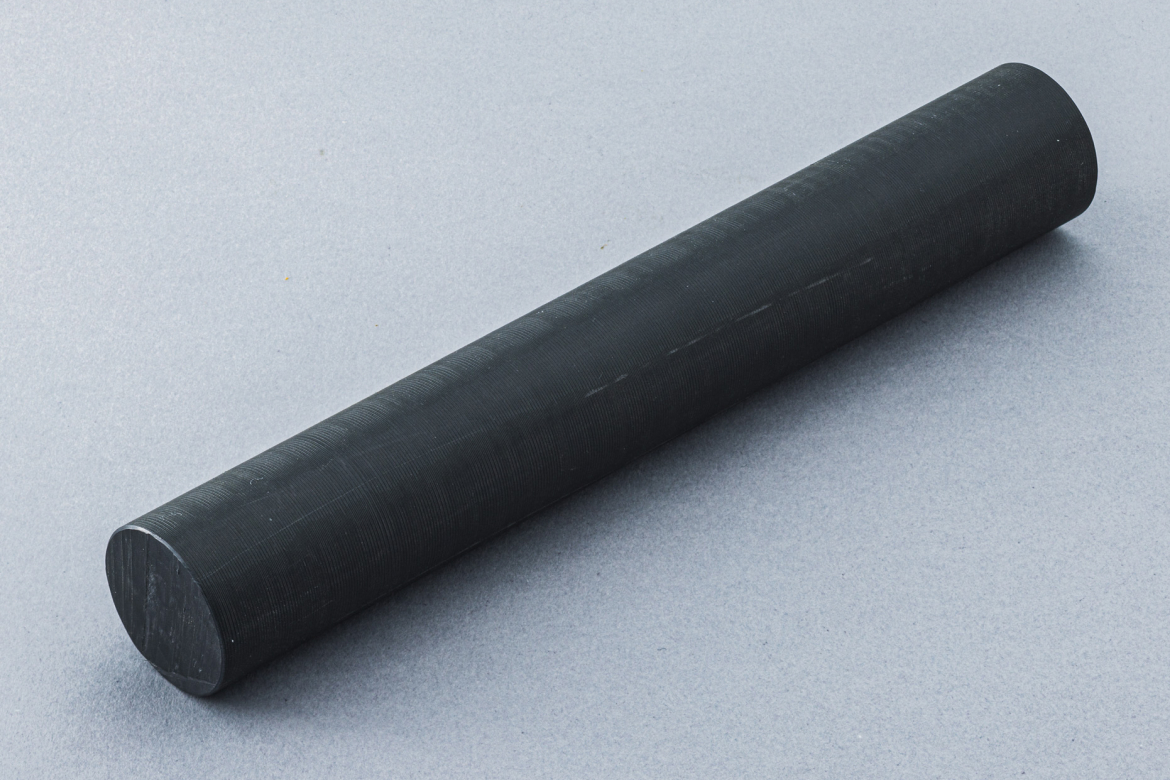

  • MC501CDR2（導電グレード）

  • MC501CDR6（導電グレード）

  • MC501CDR9（導電グレード）

MCナイロンの加工方法

プラポートでは工作機械を使用した切削加工でMCナイロンの各種部品を受注製作しています。
切削加工とは、ドリルやエンドミルなどの工具を使用して表面を削ったり、穴をあけたりして必要なサイズ、形状に成形する加工方法です。金型が必要ないため、低コストで１個から精密部品を製作することができます。

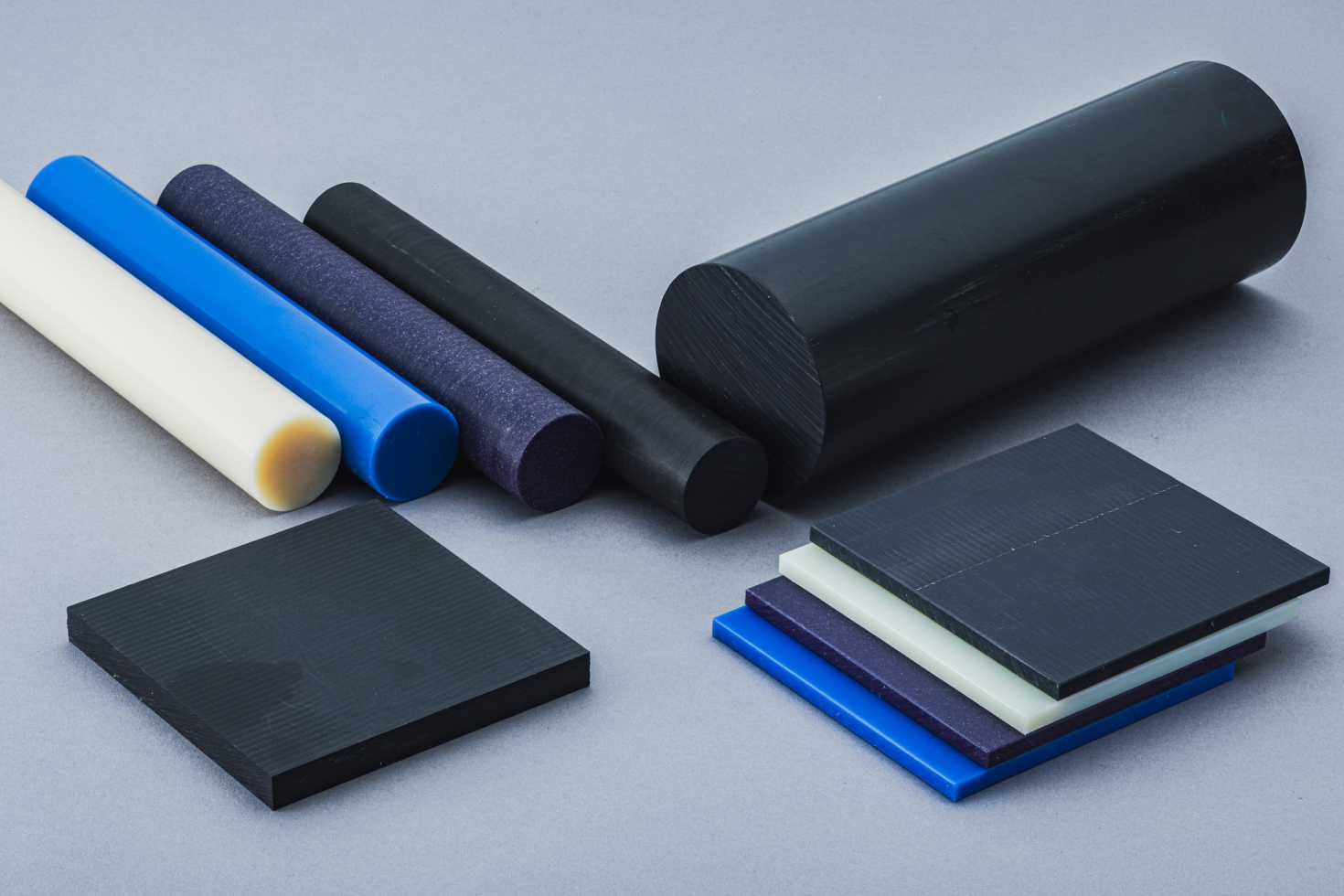

MCナイロンの切削加工には、板・丸棒の形状に成形された材料を使用します。

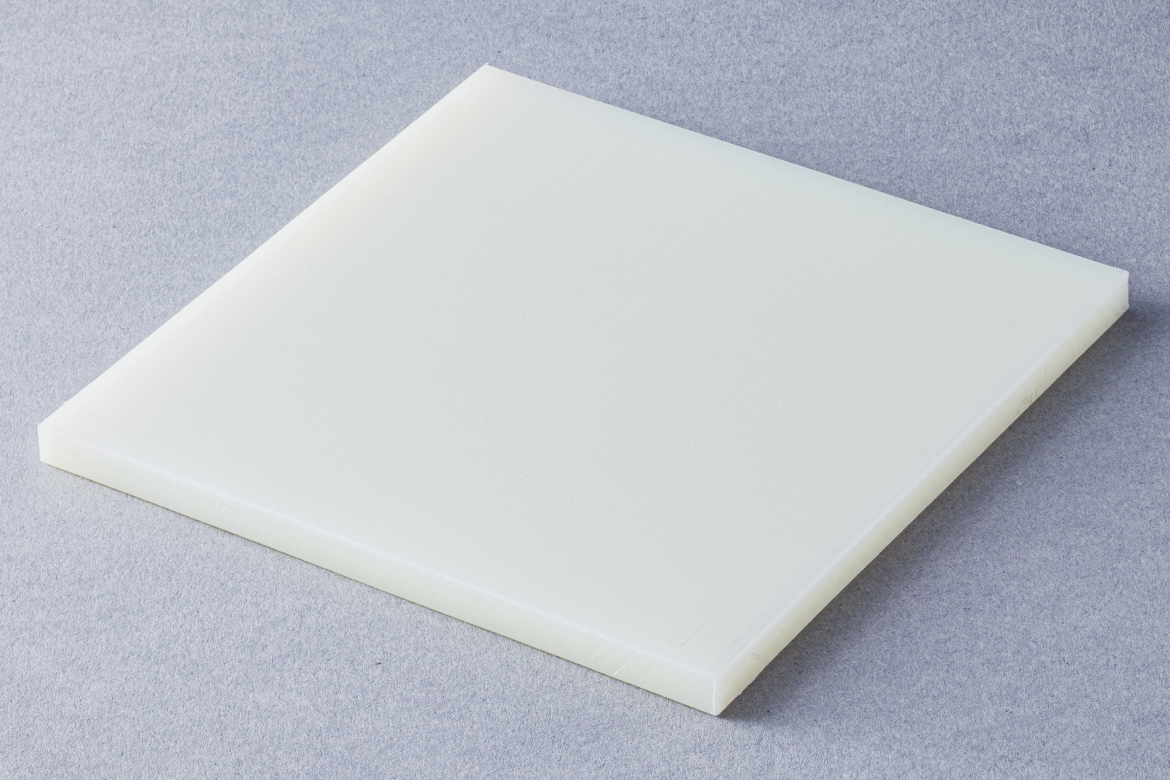

マシニング加工では主に板・ブロックを材料としています。
材料を固定し、工具を動かして表面を削ったり穴をあけたりすることで精密部品を製作します。

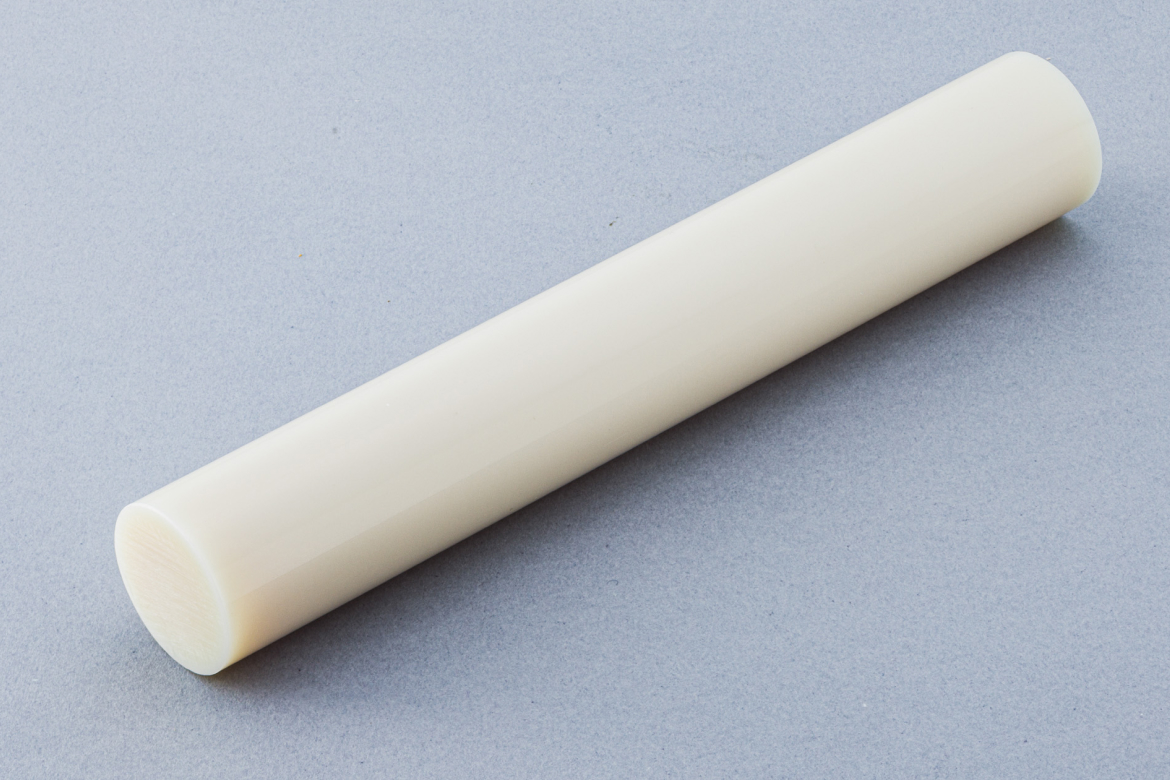

旋盤加工では主に丸棒の材料を使用します。
回転させた材料に工具を当てることで形を削っていきます。

動画内で使用している材料はMCナイロンです

MCナイロンの
切削加工手順
（マシニング加工）

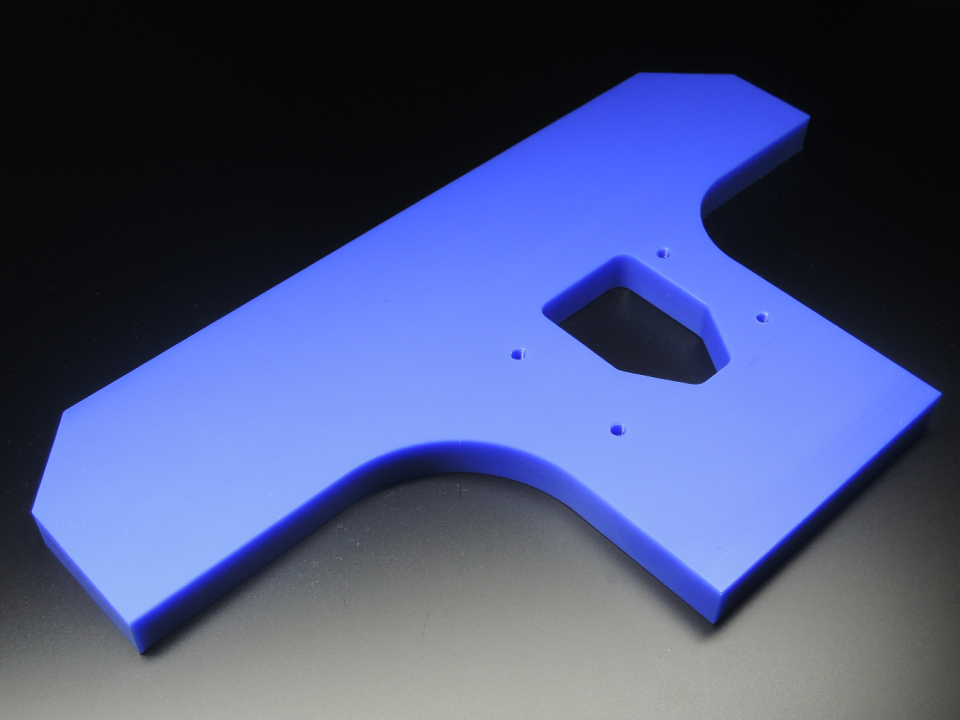

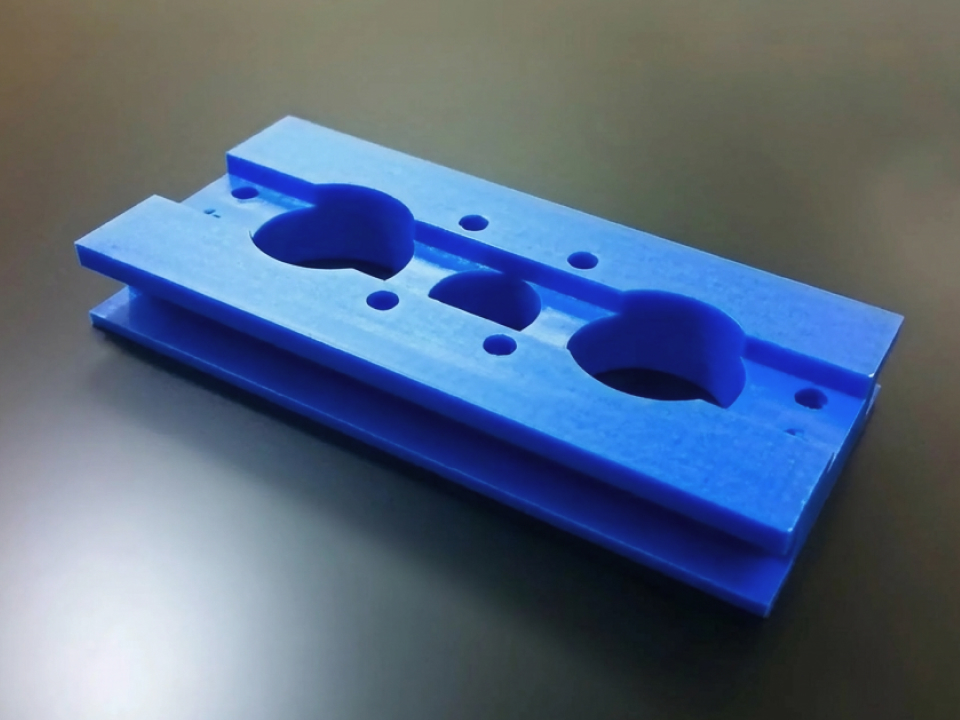

一例として、左の加工品を製作する場合の手順をご紹介します。

MCナイロン　249 x 88.5 x 11.5　マシニング加工

  1. プログラムの用意

    加工する製品の図面を基にNCデータを用意します。
    この時点で加工に使用する工具、工具の動く方向、速度、回転数などの加工条件を設定します。

  2. 材料の用意

    この製品は最も厚い箇所で11.5mmのため、板厚12mmのMCナイロン板材を用意します。
    加工代を考慮して少し大きめの幅・長さ（254×93程度）にカットしたものが材料となります。

  3. マシニング加工

    材料をマシニングセンタにセットし、NCデータ通りに切削加工を行います。
    マシニングセンタには「ATC」と呼ばれる自動工具交換装置が付いているので、設定したNCデータに応じて工具を自動で交換します。

  4. 仕上げ・検査

    加工後はバリを排除したり、面取り指示がある場合はそれに応じた仕上げを行います。
    最後に寸法、穴径などが正しく加工できているか検査を行います。

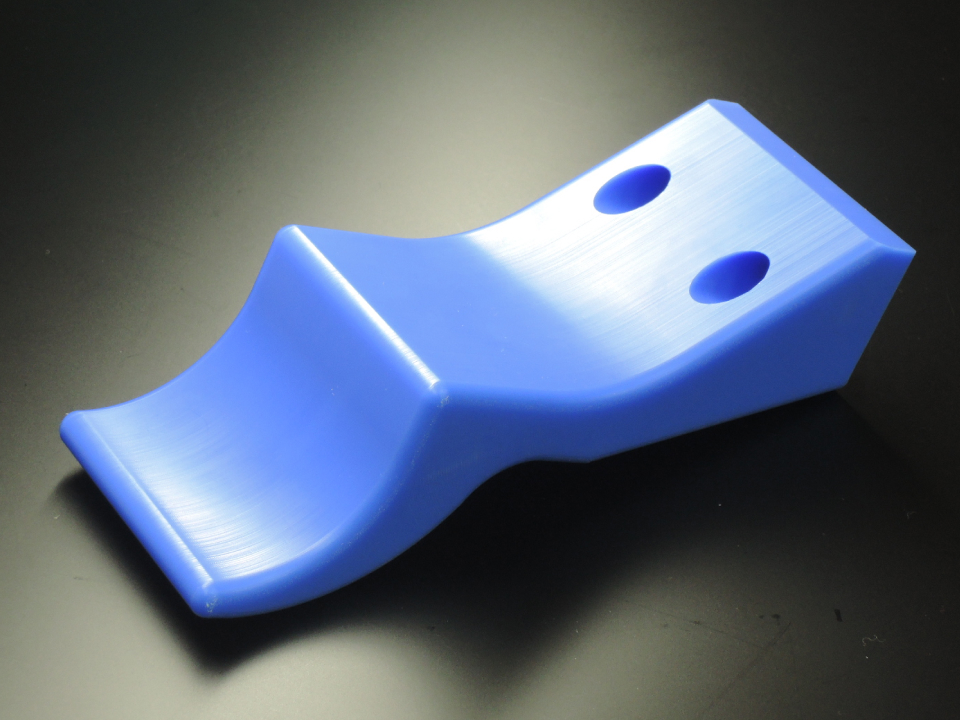

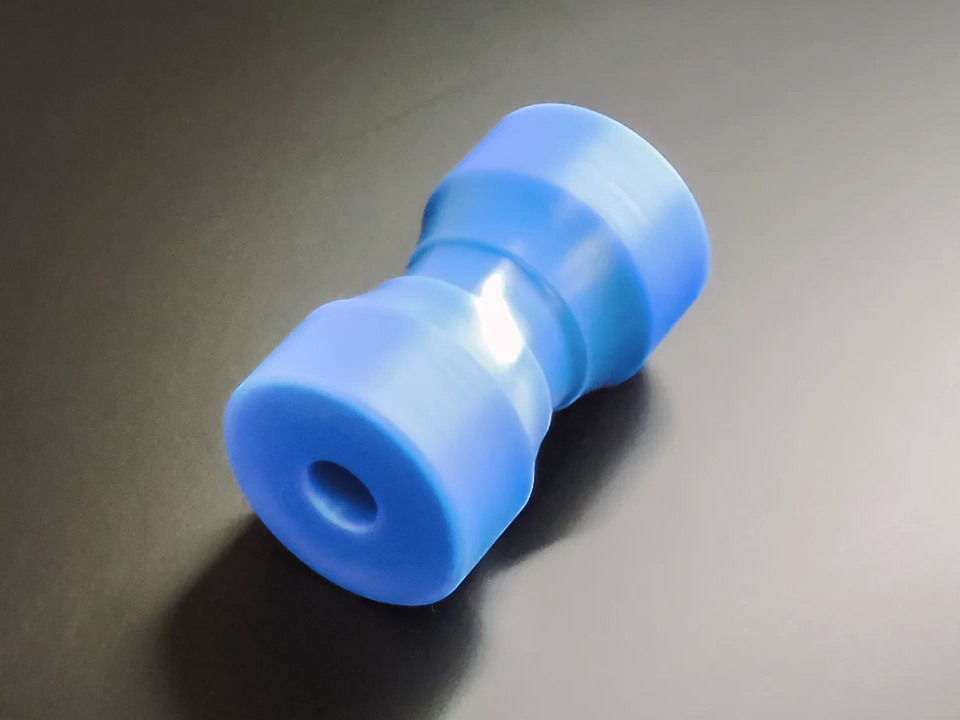

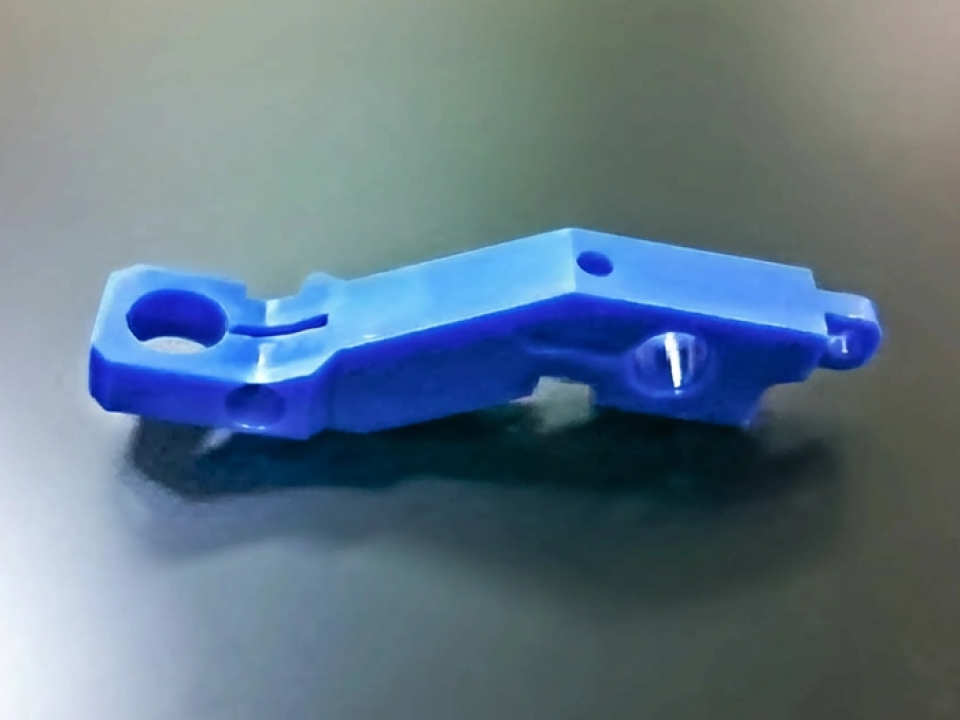

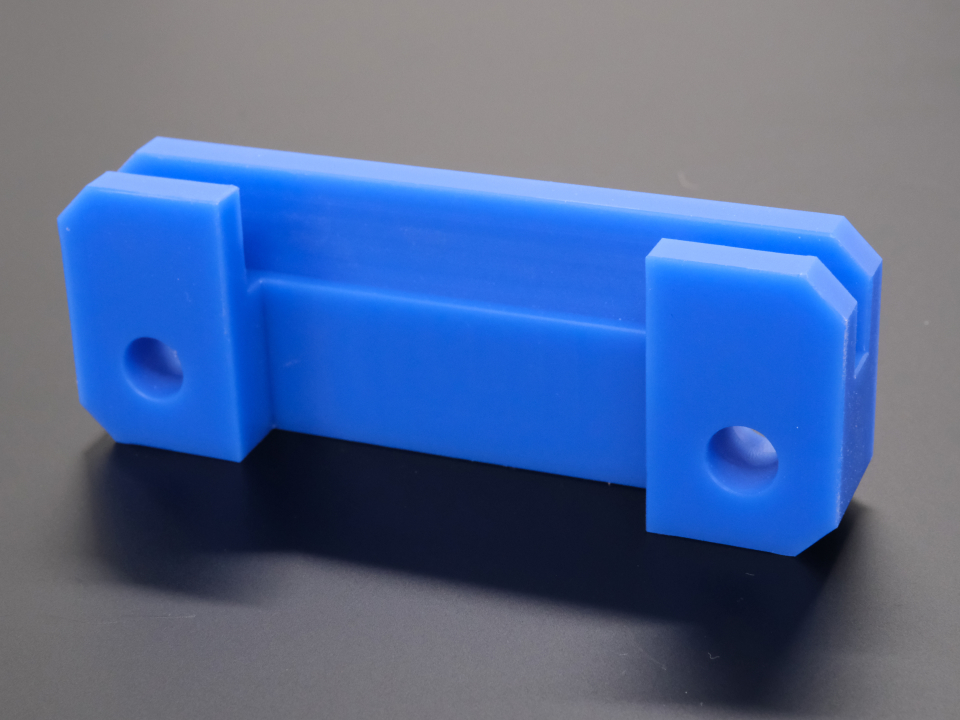

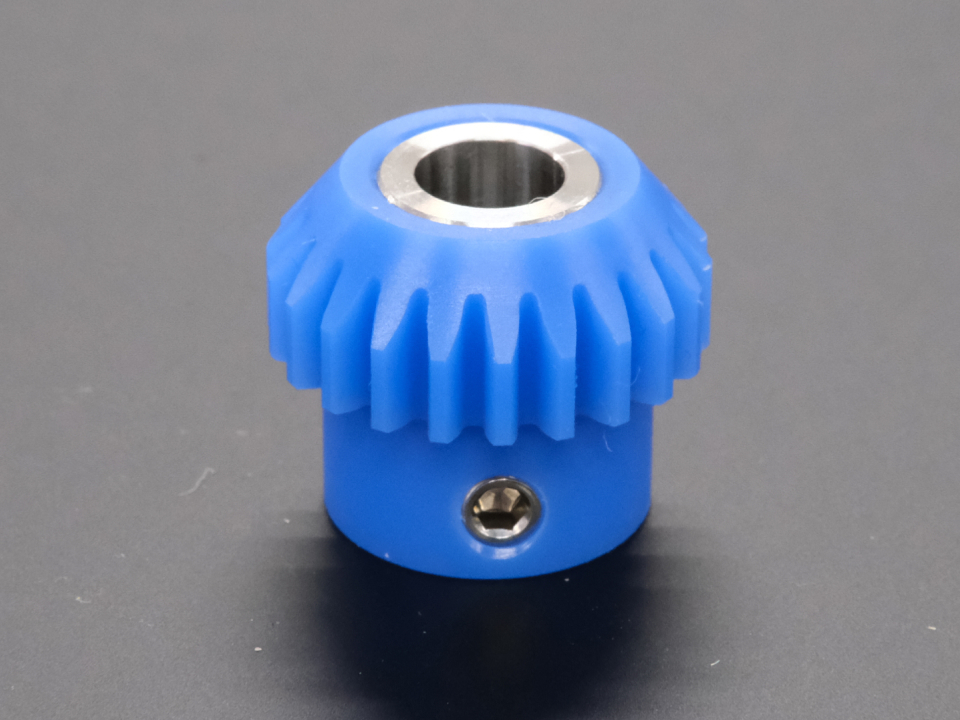

MCナイロンの加工事例

  • MCナイロン青色
    249×88.5×11.5
    マシニング加工

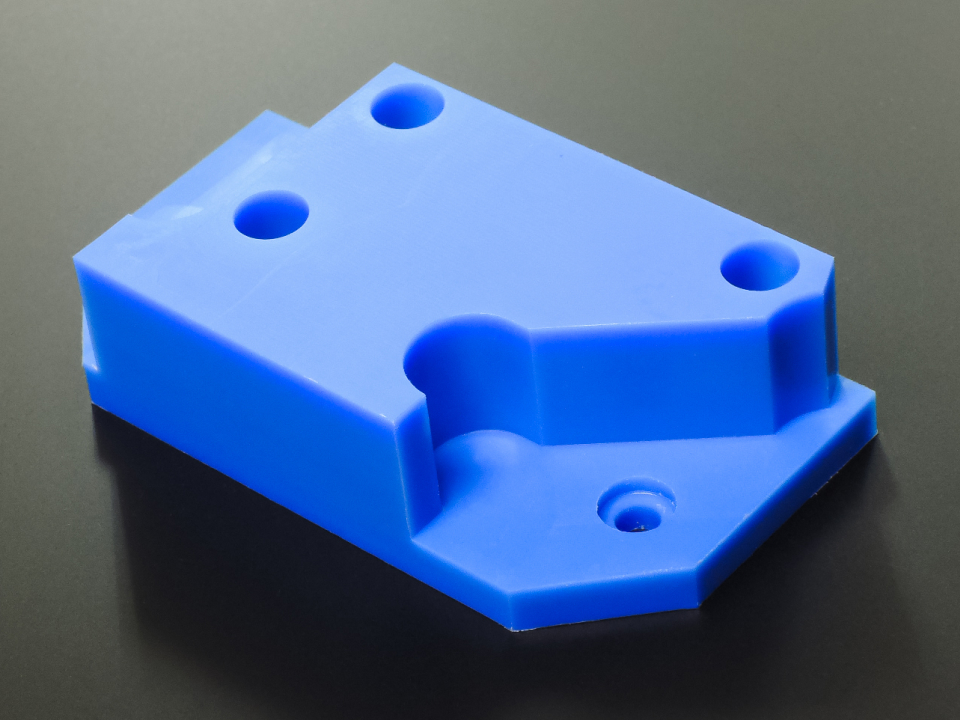

  • MCナイロン青色
    80x41x19
    マシニング加工

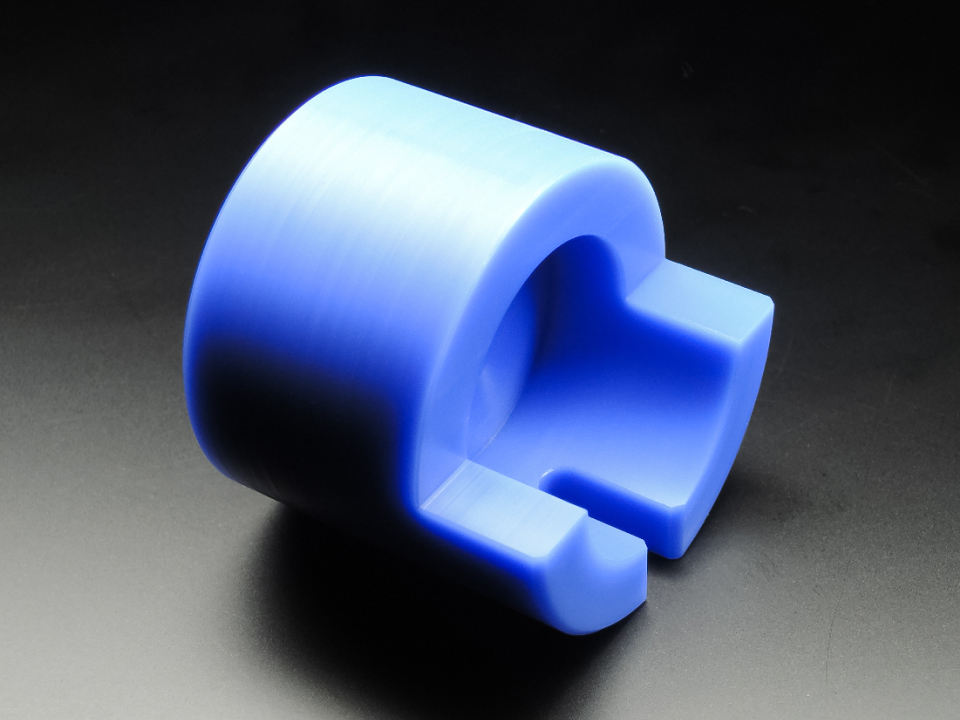

  • MCナイロン青色
    φ50×53
    旋盤加工

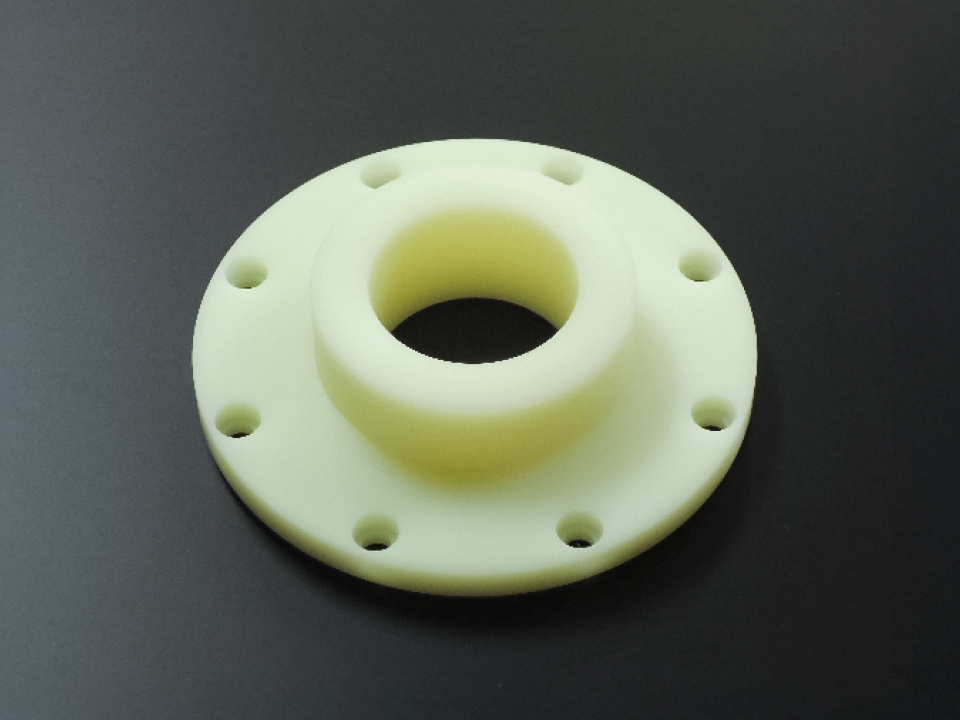

  • MCナイロンアイボリー
    φ80ｘ30
    マシニング加工

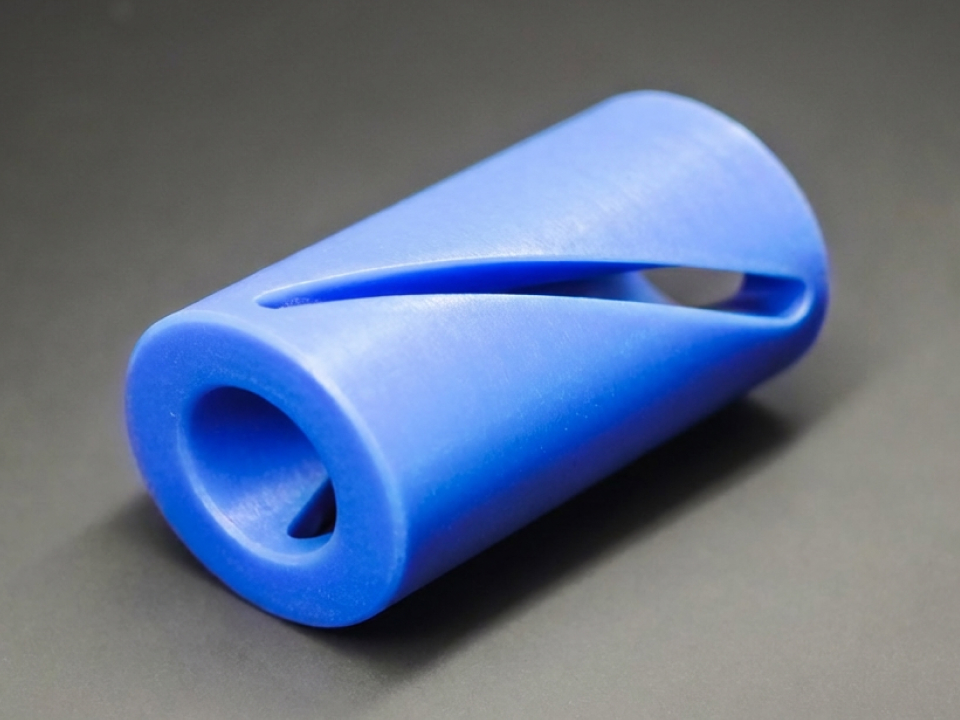

  • MCナイロン青色
    φ48.4ｘ72
    旋盤加工

  • MCナイロン青色
    φ62.5ｘ100
    旋盤加工

  • MCナイロン導電グレード
    84.6×41.4×29
    マシニング加工

  • MCナイロン導電グレード
    φ53×19
    マシニング加工

  • MCナイロン青色
    276ｘ99ｘ40
    マシニング加工

  • MCナイロン青色
    441ｘ266ｘ20
    マシニング加工

  • MCナイロン青色
    φ20.4×19
    マシニング加工

  • MCナイロン青色
    179ｘ144ｘ30
    マシニング加工

  • MCナイロン青色
    120ｘ50ｘ31
    マシニング加工

  • MCナイロン青色
    70ｘ46ｘ38
    マシニング加工

  • MCナイロン青色
    99ｘ66ｘ17
    マシニング加工

  • MCナイロン青色
    490ｘ157ｘ12
    マシニング加工

  • MCナイロン青色
    92.4ｘ14.8ｘ17.6
    マシニング加工

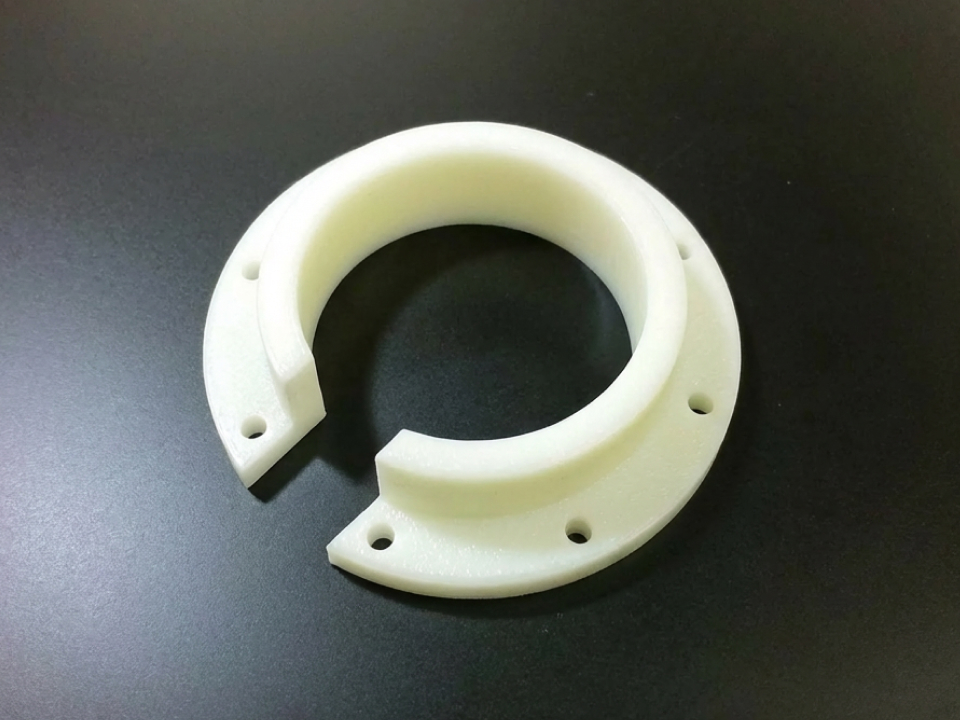

  • MCナイロンアイボリー
    φ141ｘ35
    マシニング加工

  • MCナイロン青色
    174.8x162x37.2
    マシニング加工

MCナイロンの加工範囲

弊社の切削加工機械の加工範囲と注意事項は加工方法の各ページからご覧になれます。
最大の材料サイズは厚みによって異なりますので、規格サイズ表をご参考ください。

形状、サイズによっては加工対応できかねる場合がございます。まずはお気軽にお問い合わせください。

マシニング加工
ルーター加工
旋盤加工
材料の規格サイズ表はこちら

プラスチック加工なら
株式会社プラポート

株式会社プラポートは創業30年のプラスチック加工メーカーです。
幅広い樹脂の切削加工に対応しており、FA装置を始めとする様々な機械に使用される樹脂部品を、
月間１万個以上生産しています。PDF図面のお見積りは最短10分以内で回答致します。
プラスチック部品のコストダウンや金属部品の樹脂化など、
プラスチック加工のことならプラポートにご相談ください！

MCナイロン板の規格サイズ

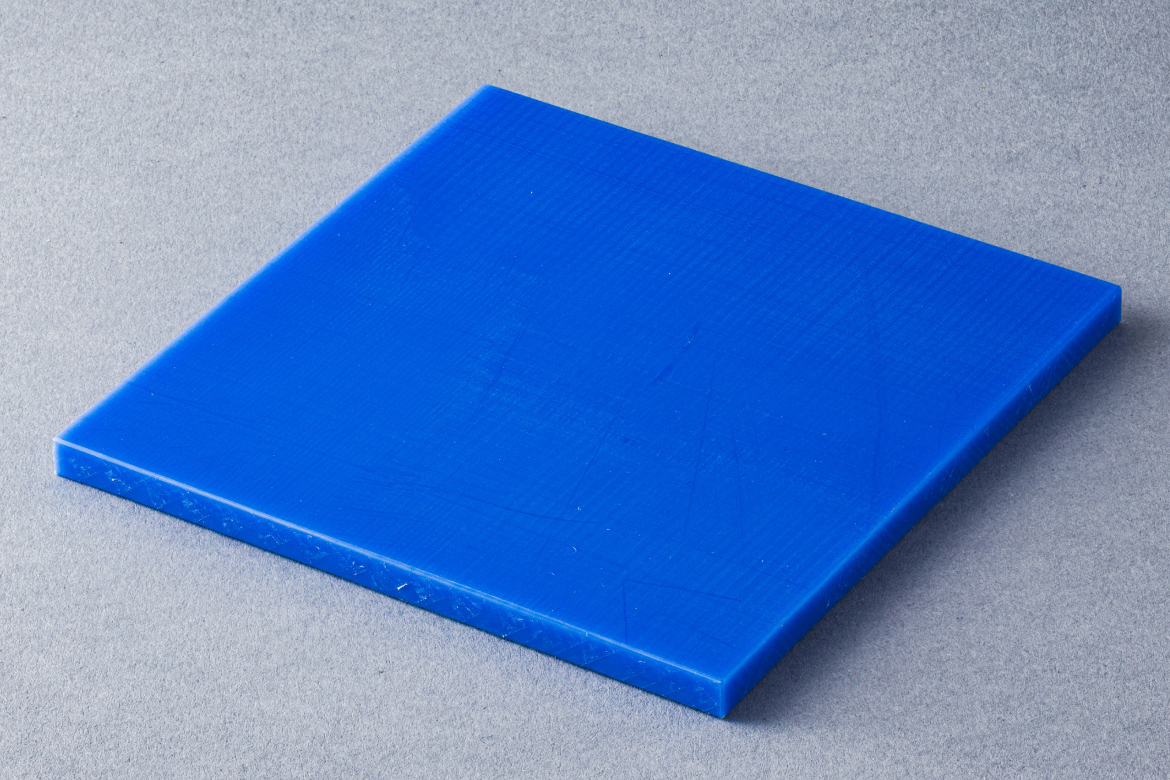

【板】MCナイロン板
通常グレード 青色
規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t80 500×1000、600×1200、1000×1000、1000×2000
t90 600×1200
t100 600×1200、1000×1000
t110 ～ t140 600×1200
t150 600×600



【板】MCナイロン
通常グレード アイボリー
規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t80 500×1000、600×1200、1000×1000、1000×2000
t90、t100、t120 600×1200

【板】MCナイロン
耐候グレード（MC801）
規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t80 600×1200、1000×1000、1000×2000
t35 ～ t50 600×1200、1000×1000

【板】MCナイロン
摺動グレード
（MC703HL）規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t50 600×1200



【板】MCナイロン
高強度・耐熱グレード
（MC602ST）規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t50 600×1200



【板】MCナイロン
導電グレード
（MC501CDR2）規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t30 600×1200



【板】MCナイロン
帯電防止グレード
（MC501CDR6）規格サイズ

板厚 幅×長さ (単位:mm)
t5 ～ t50 600×1200



【板】MCナイロン
帯電防止・耐熱グレード
（MC501CDR9）規格サイズ

板厚 幅×長さ (単位:mm)
t10 ～ t25 600×1200



板厚公差

板厚 公差
t5 ～ t20 0～ +1.5
t25 ～ t45 0～ +2.0
t50 ～ t140 0～ +3.5
t150 0～ +15.0
